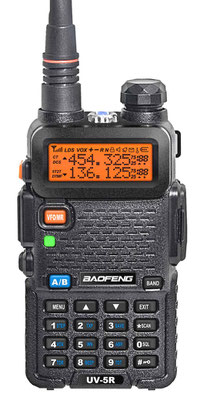

Programmation du bi-bande Baofeng UV5R

Voilà un petit tuto qui vous aidera je l'espère à programmer ce TX

Il existe des moyens informatiques pour effectuer cette opération (notamment avec le logiciel gratuit CHIRP)  mais si vous n'avez pas de cable pour la connexion TX/PC, vous utiliserez vos petits doigts et ce tuto.

note: la dernière version de CHIRP comporte une liste plus importante de postes compatibles.



Procédure de mise en mémoire des fréquences dans les canaux



Commençons par les fréquences amateur VHF/UHF



phase 1) D'abord aller dans le menu n°1 (step) pour régler le pas à 12.5

procédure=   appuyer sur menu => taper 1 (au clavier) => appuyer sur menu => faire choix 12.5  avec flèches haut/bas => appuyer de nouveau sur menu pour confirmer.

c'est fait.



phase 2) Entrer la fréquence désirée à l'aide du clavier dans le VFO  A (en haut) en mode VFO (pas mémoire) vocal = fréquency mode



phase 3) appuyer sur menu, puis taper 27 au clavier pour arriver à MEM-CH

 - appuyer de nouveau sur menu (vocal = mémory chanel)

 - Choisir un numéro de canal libre (3 chiffres) soit avec les flèches, soit au clavier, (moi j'ai commencé à 000), un canal occupé est précédé de CH- (ex: CH-001)

 -appuyer de nouveau sur menu pour confirmer.

 appuyez sur exit pour revenir à l'affichage des fréquences et recommencez si besoin est à partir de la phase 2.



SI C'EST UN RELAIS, pour obtenir le décalage, il faut refaire la même chose à partir de la phase2, avec la 2ème QRG (émission -600 ou +1600)  mais cette fois on choisi le MÊME N° de mémoire que la fréquence de réception (donc canal occupé). à la confirmation on entend "transmitting memory".

appuyer sur exit

c'est fini

le signe +- apparaitra à l'écran pour ce canal.



SUPPRESSION D'UN CANAL

On ne peut pas écraser une fréquence dans un canal, le système le confondrait avec un relais.

Pour supprimer un canal, on utilise le menu 28 au lieu du 27 et on applique la même procédure à partir de la phase3, mais sur un canal existant qui passera de CH-nnn à nnn.

****************

PROGRAMMATION DES FREQUENCES PMR



D'abord aller dans le menu n°1 (step) pour régler le pas à 6.25

procédure = appuyer sur menu =>taper 1 (au clavier) =>  appuyer sur menu => faire choix 6.25  avec flèches haut/bas => appuyer de nouveau sur menu pour confirmer.

c'est fait.

Le reste de la procédure est identique à la précédente avec une petite différence pour les fréquences,

2 solutions pour entrer les QRG

la 1ère peut être la plus simple si on ne se plante pas:

Taper au clavier 446000,

appuyer 2 fois sur la flèche haut pour le canal 1, continuer la procédure décrite plus haut et après exit, appuyer 2fois sur la flèche haut pour le canal 2, et ainsi de suite.

la 2ème méthode plus longue mais aussi efficace:

on ne peut rentrer que 6 chiffres au clavier, conclusion si on tape 44600625, on aura 446000,

Pour éviter çà on tape 446007 et la bonne fréquence va apparaitre, ... magique. En fait, on arrondi à chaque fois le 6ème chiffre au chiffre supérieur; ex: canal 2 = 446019

Dans cette méthode on entre à chaque fois la fréquence au clavier.



quelques raccoucis clavier utiles:

menu => 1   step / pas

# appuis bref => puissance H/L

* => appuis long > scan

menu=>0 squelch



menu=>4 vox



       les fréquences PMR

        canal  fréquence en Mhz

1     44600625

2     44601875

3     44603125

4     44604375

5     44605625

6     44606875

7    44608125

8    44609375


ATTENTION
La puissance maximale autorisée sur ces canaux est de 500 MilliWatts. l'UV5R n'est donc pas compatible avec la réglementation PMR.
****
A ce jour nous ne pouvons pas vous guider pour les autres versions de postes Baofeng
